Un inversor de potencia permite alimentar dispositivos de corriente alterna utilizando corriente continua procedente de fuentes como baterías o paneles solares. Funciona cambiando de corriente continua a una salida de corriente alterna, y luego moldeándola y regulándola para que coincida con los voltajes y frecuencias habituales. Este artículo explica cómo funcionan los inversores, sus formas de onda, sus usos habituales y cómo elegir e instalar uno de forma segura.
¿Qué es un inversor de potencia?
Un inversor de potencia es un dispositivo que convierte corriente continua (CC) en corriente alterna (CA). La energía de corriente continua proviene de fuentes como baterías y paneles solares, mientras que la mayoría de los enchufes y electrodomésticos es la corriente alterna. Un inversor permite que los equipos de CA funcionen desde una fuente de corriente continua cuando no hay energía de pared.

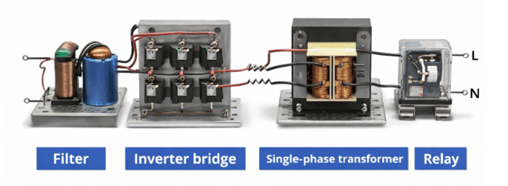

Principio de funcionamiento del inversor de potencia
Un inversor de potencia utiliza interruptores electrónicos rápidos (normalmente MOSFETs o transistores) para convertir la corriente continua en una salida de corriente alterna. Muchos inversores utilizan PWM (Modulación de Ancho de Pulso) y filtros para que la salida se acerque más a una forma de onda AC suave.
Flujo básico dentro de un inversor
• Entrada de corriente continua: La energía entra desde una batería, sistema solar u otra fuente de alimentación de corriente continua
• Etapa de aumento de tensión (si es necesario): Algunos inversores aumentan la tensión baja de corriente continua (como 12V o 24V) a un nivel superior antes de crear salida de corriente alterna
• Etapa de conmutación: Los interruptores se encienden y apagan rápidamente para crear un patrón alterno
• Filtrado: Los inductores y condensadores suavizan la forma de onda y reducen el ruido
• Regulación: Los circuitos de control mantienen la salida cerca del voltaje y frecuencia objetivo (normalmente 50 Hz o 60 Hz)
Nota: La rectificación es de AC a DC. Un inversor de potencia hace lo contrario al cambiar de corriente continua para producir salida de corriente alterna.
Funciones de un inversor de potencia
Los inversores de potencia hacen más que convertir CC a CA. Muchos modelos también ofrecen funciones de control y seguridad.
• Conversión de potencia: CC a CA con un voltaje y frecuencia establecidos
• Control de salida: Ajusta la salida en función de la demanda de carga y las condiciones de entrada
• Protección: Protege contra sobrecargas, sobrecalentamiento, cortocircuitos y voltaje de entrada anormal
• Monitorización y comunicación: Algunas unidades incluyen pantallas, alarmas o monitorización remota
Entradas, salidas y especificaciones de carga del inversor de potencia
| Categoría Especulativa | Opciones comunes | Notas rápidas |
|---|---|---|
| Tensión de entrada de CC | 12V, 24V, 36V, 48V (y superiores) | Debe coincidir con tu banco de baterías o fuente de corriente continua |
| Voltaje de salida de CA | 120V o 230–240V | Depende de tu región y de los requisitos del dispositivo |
| Frecuencia | 50 Hz o 60 Hz | Debe cumplir con los estándares locales de la red para garantizar la compatibilidad |
| Tipo de forma de onda | Onda cuadrada, seno modificado, seno puro | El seno puro funciona mejor para la mayoría de dispositivos |
| Potencia nominal (vatios) | Vatios continuos + Vatios de pico | Tamaño usando vatios continuos, no máximo máximo/anunciado |
| Eficiencia (Típica) | ~80%–95% | Una mayor eficiencia reduce el calor y ahorra energía de la batería |
| Ralentí / Consumo sin carga | Varía según el modelo | El inversor sigue consumiendo energía incluso sin carga |
| Tipo de carga | Monofásica, trifásica | Las cargas trifásicas necesitan un inversor trifásico |
Aplicaciones de inversores de potencia
• Energía para vehículos y móviles: Acciona pequeños dispositivos de corriente alterna desde la batería de un coche o camión, lo que lo hace útil para desplazarse, necesidades en carretera y configuraciones móviles.

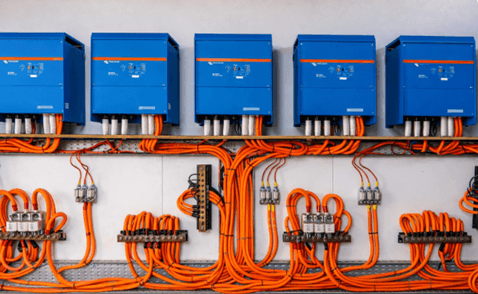

• Sistemas de alimentación de respaldo: Proporciona energía temporal de corriente alterna durante cortes utilizando baterías, ayudando a mantener el equipo básico funcionando hasta que regrese la energía principal.

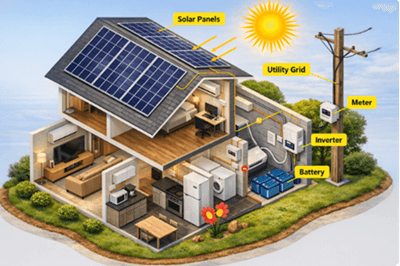

• Sistemas de energía solar: Convierte la electricidad de corriente continua de los paneles solares en corriente alterna utilizable para hogares, cabañas y sistemas fuera de la red, soportando tanto el uso diario como el almacenamiento de energía.
• Necesidades de energía remotas: Suministra energía de corriente alterna en zonas sin acceso a la compañía eléctrica, como sitios remotos y exteriores, donde se necesita energía portátil o basada en baterías.
Ventajas de usar un inversor de potencia
| Beneficio | Descripción |
|---|---|
| Alimentación de corriente alterna a partir de baterías o energía solar | Te permite usar electrodomésticos y herramientas estándar de aire acondicionado sin necesidad de corriente de pared. |
| Soporte de dispositivos más ancho (modelos de seno puro) | Funciona mejor con electrónicos sensibles y muchos electrodomésticos. |
| Características de protección integradas | Ayuda a prevenir daños por sobrecarga, sobrecalentamiento y cortocircuitos. |
| Salida más limpia y controlada | Proporciona una potencia más estable que los sistemas de potencia improvisados o inestables. |
| Opción de alimentación portátil y flexible | Útil para viajes, emergencias y ubicaciones fuera de la red o remotas. |
Tipos de inversores de potencia
Los inversores de potencia suelen agruparse por forma de onda de salida y por cómo se utilizan en un sistema eléctrico.
Tipos basados en la forma de onda de salida

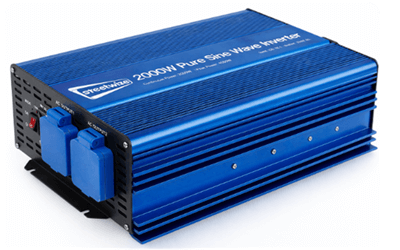

• Inversores de onda sinusoidal pura: producen una salida de corriente alterna limpia y funcionan bien con la mayoría de electrodomésticos, componentes electrónicos y cargas de motores.

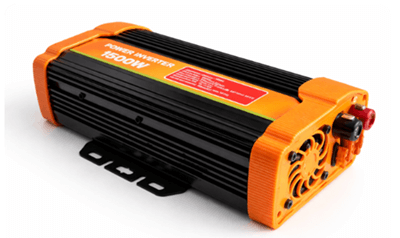

• Inversores de onda sinusoidal modificados: Menor coste y funcionan para muchas cargas básicas, pero pueden causar calor extra, ruido o reducción del rendimiento en algunos dispositivos.

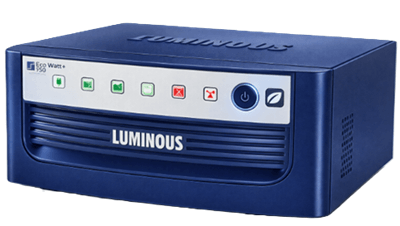

• Inversores de onda cuadrada: Salida muy básica con compatibilidad limitada y no recomendados para la mayoría de los electrodomésticos modernos.
Tipos basados en el uso del sistema

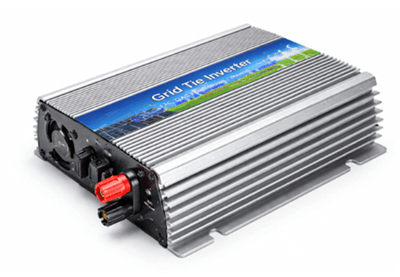

• Inversores conectados a la red: Trabajan con la energía de la compañía eléctrica y envían energía de vuelta a la red. Por seguridad, se apagan durante cortes de suministro eléctrico, a menos que el sistema incluya un diseño listo para respaldo.

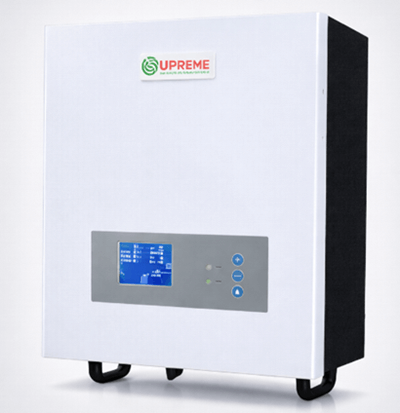

• Inversores fuera de la red: Funcionan de forma independiente y suministran energía de corriente alterna desde baterías o sistemas solares sin necesidad de energía de la compañía eléctrica.
Elegir el inversor de potencia adecuado
Utiliza esta lista de comprobación para evitar un bajo rendimiento, apagones o problemas de seguridad.
Paso 1: Calcular la potencia total
• Listar los dispositivos y añadir sus vatios
• Incluir potencia de sobretensión para motores y cargas de compresores
• Elegir un inversor con una potencia continua superior a los vatios totales en funcionamiento y una potencia de sobretensión lo suficientemente alta para cargas de arranque
• No trates los vatios de pico como potencia útil a largo plazo. Siempre dimensiona tu inversor en función de vatios continuos
Paso 2: Igualar el voltaje de entrada
• Confirma tu fuente de corriente continua: 12V, 24V, 48V, etc.
• Usar el voltaje de entrada incorrecto puede causar apagones o daños
Paso 3: Elige la forma de onda correcta
• Onda sinusoidal pura: Mejor elección global
• Onda sinusoidal modificada: Funciona para muchas cargas básicas, pero no es ideal para dispositivos sensibles
Paso 4: Comprobar la eficiencia y el consumo de la batería
• Los inversores no son 100% eficientes, por lo que la batería debe suministrar más energía de la que consume la carga
• Cargas más altas agotan las baterías más rápido y aumentan el calor
Paso 5: Fundamentos de refrigeración e instalación
• Dejar espacio para el flujo de aire alrededor del inversor
• Usar el tamaño correcto de cable y conexiones firmes
• Instalar el fusible o interruptor correcto para la protección
Instalación de inversores de potencia y seguridad del cableado
• Colocación y flujo de aire: Instala el inversor en una zona seca, limpia y bien ventilada. Deja suficiente espacio alrededor de la unidad para que el calor pueda escapar. No bloquees el ventilador de refrigeración ni las rejillas de ventilación. Evita montar cerca de materiales inflamables o dentro de cajas selladas a menos que esté diseñado para ello.
• Utilizar el tamaño adecuado del cable: Los inversores de alta potencia consumen una corriente continua alta, especialmente en sistemas de 12V. Los cables finos o largos pueden causar caídas de tensión, sobrecalentamiento y salida inestable del inversor. Utiliza cables cortos y gruesos entre la batería y el inversor siempre que sea posible.
• Añadir una protección adecuada contra fusibles o interruptores: Instalar siempre un fusible o interruptor de corriente continua en el cable positivo cerca de la batería. Esto protege el cableado en caso de que ocurra un cortocircuito. Usa el tamaño de fusible recomendado por el inversor.
• Comprobar la polaridad y las conexiones: la polaridad DC importa: Positivo (+) debe ir a positivo (+) y Negativo (–) debe ir a negativo (–). La polaridad invertida puede dañar instantáneamente el inversor. Aprieta los terminales con seguridad para evitar conexiones sueltas que causen calentamiento y arcos eléctricos.
• Puesta a tierra y seguridad eléctrica: Muchos inversores requieren puesta a tierra para su seguridad y funcionamiento estable. Sigue el manual del inversor para las instrucciones de puesta a tierra. Nunca toques el cableado desnudo cuando el sistema esté alimentado. Para montajes permanentes, se recomienda encarecidamente contar con un técnico cualificado.
Problemas y soluciones del inversor de potencia
| Problema | Causas comunes | Correcciones |
|---|---|---|
| El inversor se enciende pero se apaga rápidamente | • El voltaje de la batería es demasiado bajo | |
| • La potencia de carga es demasiado alta | ||
| • Conexión de cable DC suelta | • Cargar completamente la batería y volver a intentarlo | |
| • Reducir la carga y volver a probar | ||
| • Aprietar los terminales de entrada de la batería y del inversor | ||
| Baja tensión de salida en CA | • Tensión de entrada DC débil bajo carga | |
| • Los cables son demasiado finos o demasiado largos | ||
| • El inversor está sobrecargado | • Usar cables de corriente continua más gruesos y cortos | |
| • Comprobar el estado de la batería y el nivel de carga | ||
| • Confirmar que la carga está dentro de la clasificación continua | ||
| Sobrecalentamiento o apagado térmico | • Flujo de aire pobre alrededor del inversor | |
| • Carga continua alta durante demasiado tiempo | ||
| • Acumulación de polvo dentro de las rejillas de ventilación/ventilador | • Mejorar la ventilación y trasladar el inversor a un lugar más frío | |
| • Reducir la carga o usar un inversor más grande | ||
| • Limpiar las rejillas y comprobar el funcionamiento del ventilador | ||
| Zumbido o funcionamiento ruidoso | • Salida de seno modificada que afecta a la carga | |
| • Dispositivos basados en transformadores que reaccionan a la forma de la forma de onda | ||
| • Montaje suelto o vibración | • Utilizar un inversor senoidal puro para dispositivos sensibles | |
| • Probar con una carga diferente | ||
| • Asegurar inversor y cables para reducir las vibraciones | ||
| Algunos dispositivos no funcionan aunque la potencia sea suficiente | • El dispositivo necesita onda sinusoidal pura | |
| • Alta subida de arranque no soportada | ||
| • Dispositivo no compatible con salida | • Cambiar a un inversor senoidal puro | |
| • Elegir un modelo con mayor capacidad de sobretensiones | ||
| • Evitar hacer funcionar dispositivos sensibles en inversores básicos | ||
| El inversor muestra códigos de error o pitidos de alarma | • Aviso de batería baja | |
| • Aviso de sobrecarga | ||
| • Aviso de sobretemperatura | • Desconectar la carga y reiniciar | |
| • Recargar la batería y volver a probar | ||
| • Deja enfriar el inversor antes de volver a usarlo | ||
| El inversor se enciende pero no tiene salida de corriente alterna | • Chumbo de salida o interruptor automático se ha disparado | |
| • El inversor está en modo de espera/protección | ||
| • Enchufe o cable de corriente alterna defectuoso | • Reiniciar el inversor y desconectar la carga | |
| • Prueba con otro enchufe o cable de alimentación | ||
| • Reiniciar el inversor y probar con una carga pequeña |

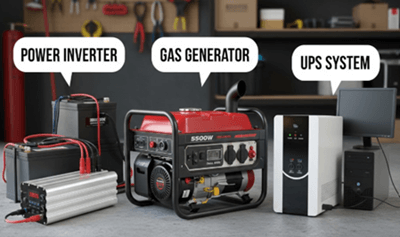

Inversor de energía vs generador vs SAI
| Característica | Inversor de potencia | Generador | UPS |
|---|---|---|---|
| Propósito principal | Alimenta dispositivos de corriente alterna con corriente continua | Produce energía de CA usando combustible | Mantiene los dispositivos en funcionamiento durante cortes cortos |
| Fuente de energía | Batería / solar DC | Gasolina / diésel / propano | Batería incorporada |
| Nivel de ruido | Silencio | Fuerte | Silencio |
| Lo mejor para | Energía portátil/de respaldo, sistemas solares | Cortes largos, altas cargas eléctricas | Ordenadores, routers, electrónica sensible |
| Calidad de salida | Depende del tipo (el seno puro es lo mejor) | Depende del modelo, puede variar | Normalmente estable y limpio |
| Energía instantánea | Sí | No (necesita tiempo de arranque) | Sí |
| Duración | Limitado por el tamaño de la batería | Mientras haya combustible disponible | Cortos (minutos a tiempo limitado) |
Conclusión
Los inversores de potencia son una forma práctica de alimentar equipos de corriente alterna cuando no hay electricidad de pared, pero elegir el tipo y tamaño adecuados es fundamental. Al comprender el voltaje de entrada, la calidad de la forma de onda, las demandas de carga y la seguridad en la instalación, puedes evitar sobrecargas, apagones y problemas con los dispositivos. Con una configuración y mantenimiento adecuados, un inversor puede proporcionar una energía de respaldo estable y fiable.
Preguntas frecuentes [FAQ]
¿Puede un inversor de energía vaciar una batería incluso cuando no hay nada enchufado?
Sí. La mayoría de los inversores consumen energía incluso en reposo porque sus circuitos internos permanecen activos. Este consumo de "espera" puede agotar la batería lentamente, especialmente si el inversor permanece encendido durante muchas horas.
¿Cuánto tiempo puede funcionar un inversor de potencia con una batería de 12V?
El tiempo de funcionamiento depende de la capacidad de la batería (Ah), la eficiencia del inversor y la potencia de carga. Los dispositivos de mayor potencia consumen las baterías mucho más rápido, y el tiempo real suele ser más corto de lo esperado debido a las pérdidas de energía y la caída de voltaje bajo carga.
¿Qué tamaño de fusible debería usar para un inversor de potencia?
Usa el tamaño de fusible recomendado por el fabricante del inversor. Si no se proporciona ningún valor, elige un fusible de corriente continua con una potencia ligeramente superior a la corriente máxima de entrada del inversor e instálalo cerca de la batería para proteger el cable de cortocircuitos.
¿Puedo usar un inversor de potencia mientras el motor del coche está en marcha?
Sí, pero solo dentro de límites seguros. El alternador debe poder soportar la carga del inversor, y el cableado debe estar correctamente fusible y dimensionado. Los inversores grandes pueden sobrecargar el alternador o sobrecalentar el cableado si la configuración no está diseñada correctamente.
13,5 ¿Por qué mi inversor sigue pitando incluso cuando sigue funcionando?
El pitido suele indicar una condición de advertencia, como bajo voltaje de batería, riesgo de sobrecarga, sobrecalentamiento o alimentación inestable. Aunque el inversor siga emitiendo corriente alterna, la alarma es una señal de que el sistema está a punto de apagarse o de funcionar de forma insegura.
